4. КОПИРОВАНИЕ ИНФОРМАЦИИ ИЗ БХД-2-ХХ ПО КАНАЛУ USB

3 КОПИРОВАНИЕ ИНФОРМАЦИИ ИЗ БХД-2-ХХ ПО КАНАЛУ USB

3.1 Подключить штатный самолетный жгут для копирования информации (АЖБА6.641.008) к порту USB КТО (см. ТК №205 РЭ БХД-2-450С).

ВНИМАНИЕ: ПРИ ИСПОЛЬЗОВАНИИ ШТАТНОГО САМОЛЕТНОГО ЖГУТА ДЛЯ КОПИРОВАНИЯ ИНФОРМАЦИИ, ПОДКЛЮЧЕНИЕ USB РАЗЪЕМА К «КТО» ВЫПОЛНЯТЬ ТОЛЬКО ПРИ ВЫКЛЮЧЕННОЙ БОРТСЕТИ САМОЛЕТА

В этом случае использовать отдельно выполненный жгут для копирования информации АЖБА6.641.008 с расстыковкой на БХД соединителя Х1 – не требуется. В случае же необходимости работы с демонтированным с самолета блоком, используется отдельно выполненный жгут АЖБА6.641.008 (см. ТК №204 РЭ БХД-2-450С).

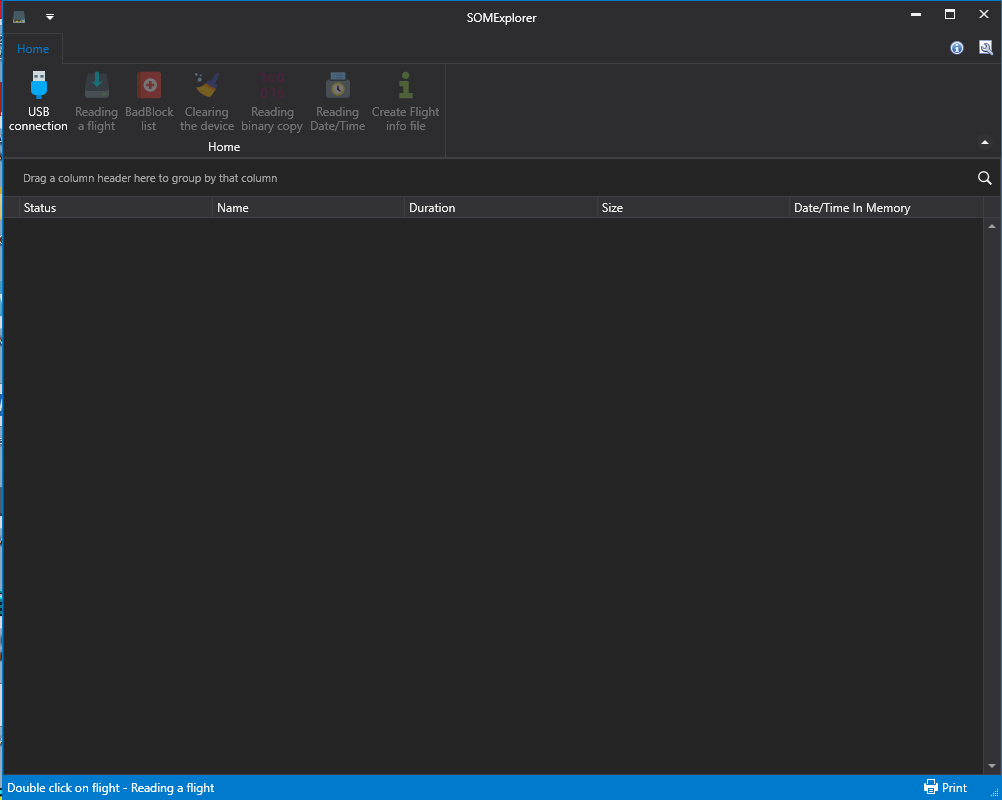

На рабочем столе нажмите на ярлык или выберите в главном меню «SOMExplorer» высветиться главный экран SOMExplorer, приведенный на рисунке 4.

Рисунок 4 – Главный экран SOMExplorer

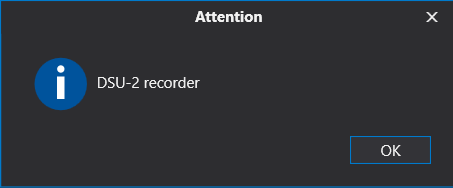

3.2 Нажать кнопку для всех модификаций БХД, высветится окно подключенного устройства.

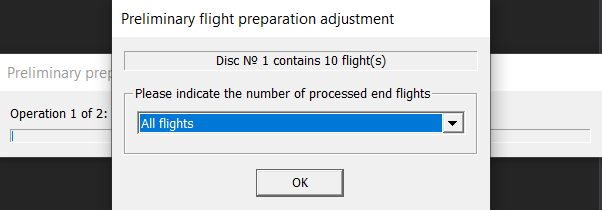

3.3 Нажать кнопку «OK». Появится окно «Настройка предварительной подготовки полетов», в котором будет указано число крайних обрабатываемых полетов и затем подтвердить кнопкой «ОК»

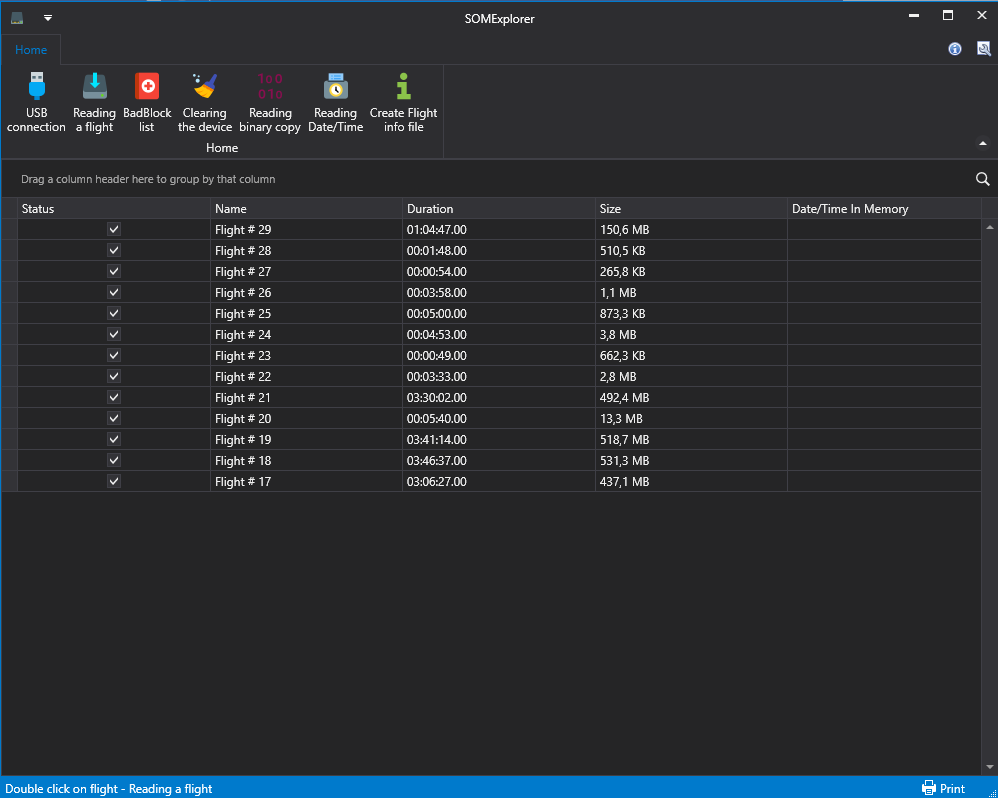

3.4 Высветится список полетов, представленный на рисунке 5.

Рисунок 5 – Список полетов, записанных в БХД

3.5 Выбрать полет и нажать кнопку или двойным нажатием левой кнопки мыши на полет (или все полеты записанные в памяти БХД-2-ХХ, для этого необходимо зажать клавишу «Сtrl» и левой клавишей мыши выделить все полеты), далее вызовется запрос файла описания параметров, где необходимо указать путь к расположению файла, например с названием «DSU-2-450С.bop» (выбрать необходимый файл описания параметров на поставочной Flash-карте) и нажать кнопку «Открыть»

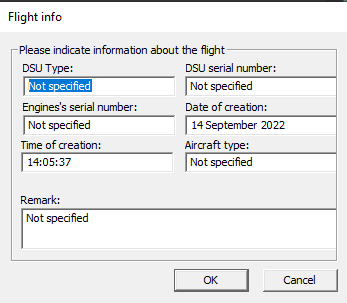

3.6 Появится окно «Дополнительная информация», представленное на рисунке 6.

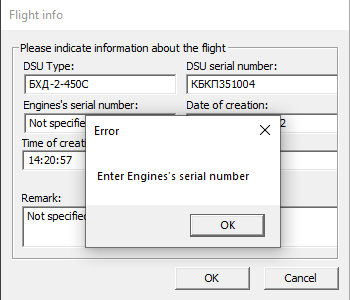

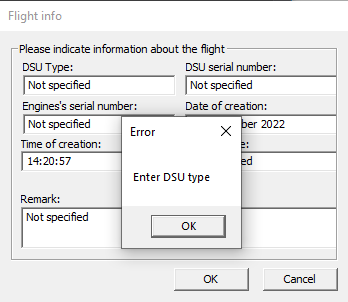

Рисунок 6 – Состав окна дополнительная информации

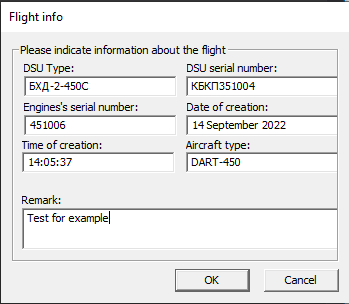

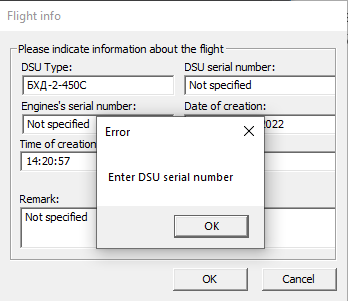

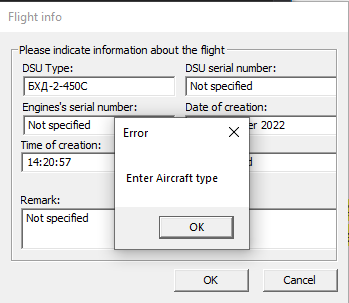

3.7 При Заполнить поля в окне «Дополнительная информация» необходимыми данными на примере рисунка 7, представленного ниже.

Рисунок 7 – Пример заполнения дополнительной информации

Нажать кнопку «ОК». Сформируется файл с расширением (*.2rz). Данное название файла можно переименовать по желанию (для одного полета). Если же считывалось несколько полетов, то названия файлов будут иметь свои названия, которые после считывания можно переименовать.

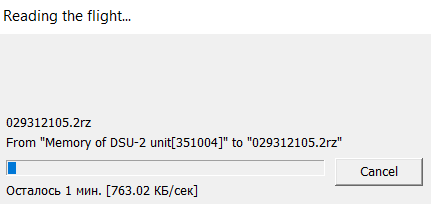

3.8 Выбрать папку для сохранения данного файла (файлов) либо создайте новую с помощью кнопки «Создать папку» и нажать кнопку «Сохранить». Начнется считывание данного полета (полетов), представленного на рисунке 8.

Рисунок 8 – Процесс считывания полета (полетов)

3.9 Отключить жгут для копирования информации АЖБА6.641.008 от порта USB КТО и от блока и закрыть программу.
